220kVGIS電氣設備工頻耐壓試驗操作步驟

  試驗前應了解被試設備的非破壞性試驗項目是否合格，若有缺陷或異常，應在排除缺陷(如受潮等)或異常后再進行試驗。被試品應在運行壓力下。

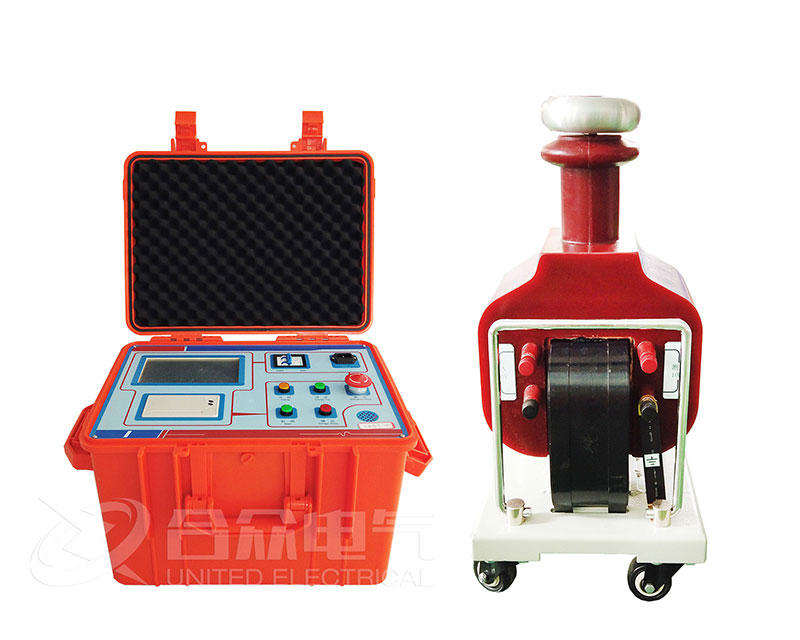

  根據工頻耐壓試驗裝置試驗接線圖接好各連接線后，應由專人檢查，確認無誤(包括引線對地距離、安全距離等) 后方可準備加壓。工頻耐壓前要對GIS所用CT的二次側進行短接接地，對GIS所用PT的二次側開路。

  要在高呼“加高壓”后，確認試驗現場沒有無關人員之后，才能實施操作，加壓過程中，不允許有人靠近被試品。

  試驗前用5000V兆歐表測量被試品的絕緣電阻。

  升壓調幅至占空比3-5%，調頻，使勵磁變壓器初級電壓下降至最低處，再調幅升壓至占空比10%左右，再次調頻至諧振點，監視電壓表及其它表計的變化，使勵磁變壓器初級下降到最小，而高壓分壓器電壓最高，至額定相電壓老練5分鐘，將電壓降回零壓。

  對于升壓速度，在1/3試驗電壓以下可以稍快一些，其后升壓應均勻，約按3%試驗電壓/s升壓，或升至額定試驗電壓的時間為10-15s。

  打開避雷器和電壓互感器的閘刀，合上相應的接地閘刀。

  升壓到最大運行線電壓，停3分鐘，再升壓到出廠試驗電壓的80%即保持1分鐘。無異常后降壓回零。加壓結束后，降壓為零后才可拉閘，否則試品有可能被擊穿。

  再用5000V兆歐表測量被試品的絕緣電阻，其值應不低于耐壓前。

  試驗中若發現表針擺動或被試設備、工頻耐壓試驗設備發出異常響聲等，應立即降下電壓，在高壓側掛上地線后，查明原因。

  耐壓合格與否判斷依據

  1)如GIS的每一部件均已按選定的試驗程序耐受規定的試驗電壓而無擊穿無閃絡，則認為整個GIS通過試驗。

  2)在試驗過程中如果發生擊穿放電，則應根據放電能量和放電引起的聲、光、電、化學等各種效應及耐壓試驗過程中進行的其他故障診斷技術所提供的資料，進行綜合判斷。遇有放電情況，可采用下述步驟：

  進行重復試驗。如果該設備或氣隔還能經受，則該放電是自恢復放電，認為耐壓試驗通過。如果重復試驗再次失敗，則解體設備，打開放電氣隔，仔細檢查絕緣情況?；謴秃?，再次進行規定的耐壓試驗。

  3)在升壓過程中，如電壓緩慢上升，而電流急劇上升，這可能是由于被試設備存在短路或類似短路的情況所致，也可能是被試設備容量過大或接近于諧振所致。
